商品の詳細:
|
| 素材: | 銅を含まないアルミニウム | アイテムの種類: | 防爆灯 |
|---|---|---|---|
| 光源: | 導いた | IP定格: | IP66/67 |
| 作業温度(℃): | -60- 55 | 保証: | 5年 |
| ハイライト: | 防爆照明アクセサリー,LED 照明アクセサリー,IP66 プラグおよびソケット |
||

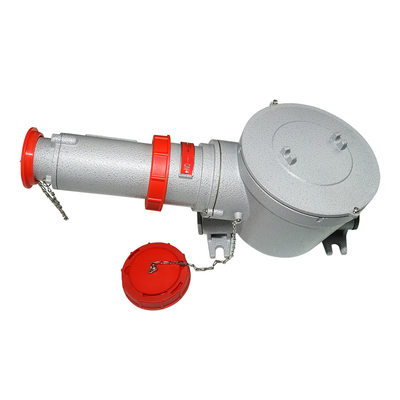

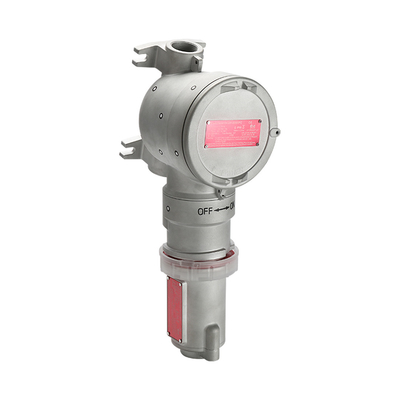

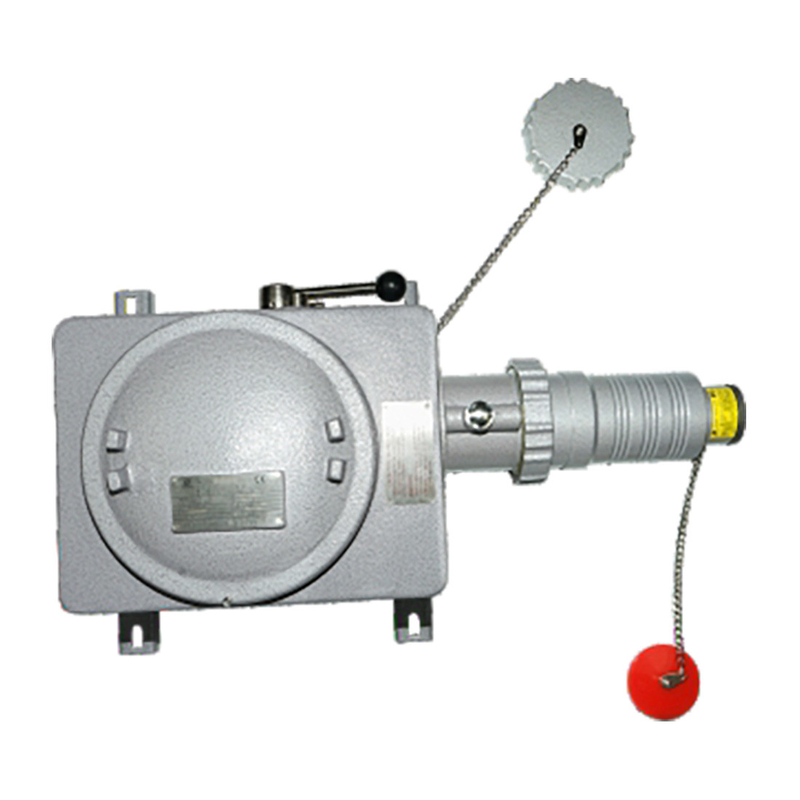

LED防爆ライト プラグ＆ソケット CZ81
銅を含まないアルミ防爆筐体。
プラスチックスプレー表面。
オプションの3種類のエンクロージャー。
プラグは、スイッチがオフのときにのみ引き抜きます。プラグを挿入した後、電源をオンにします。
保護等級：IP66/IP67
注文ガイド
マーキング ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
マーキングIECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
マーキング UL1203
クラス I、ディビジョン 1、グループ B、C、D
クラス I、ディビジョン 2、グループ B、C、D
クラス II、ディビジョン 1、グループ E、F、G
クラス II、ディビジョン 2、グループ F、G
クラスⅢ
標準
EN 60079-0、EN 60079-1、EN 60079-31;IEC 60079-0、IEC 60079-1、IEC 60079-31
ソケット ケーブル エントリ
EX-CZ81-16: 2×M25×1.5(3P/4P)、2×M32×1.5(5P);EX-CZ81-32：2×M32×1.5
プラグケーブルエントリ
EX-CZ81-16: 1×M25×1.5(3P/4P)、1×M32×1.5(5P);EX-CZ81-32：1×M32×1.5
ケーブル断面積
EX-CZ81-16: 2.5mm²~4mm²;EX-CZ81-32：4mm²～6mm²
周囲温度：-60℃～+55℃
| 電圧 | 現時点の | 極数 | H |
| AC:100-130V | 16A | 2P＋E | 4 |
| AC:200-250V | 6 | ||
| AC:100-130V | 3P＋PE | 4 | |
| AC:200-250V | 9 | ||
| AC:380-415V | 6 | ||
| AC:480-500V | 7 | ||
| AC:600-690V | 5 | ||
| AC:57/100-75/130V | 3P＋N＋PE | 4 | |
| AC:120/208-144/250V | 9 | ||
| AC:200/346-240/415V | 6 | ||
| AC:277/480-288/500V | 7 | ||
| AC:347/600-400/690V | 5 |
| 電圧 | 現時点の | 極数 | H |
| AC:200-250V | 32A | 2P＋PE 3P＋PE | 6 |
| AC:200-250V | 9 | ||
| AC:380-415V | 6 | ||
| AC:480-500V | 7 | ||
| AC:600-690V | 5 | ||
| AC:120/208-144/250V | 3P＋N＋PE | 9 | |
| AC:200/346-240/415V | 6 | ||
| AC:277/480-288/500V | 7 | ||
| AC:347/600-400/960V | 5 |
銅を含まないアルミ防爆筐体。
プラスチックスプレー表面。
オプションの3種類のエンクロージャー。
プラグは、スイッチがオフのときにのみ引き抜かなければなりません。プラグを差し込んでから電源を入れてください。
マーキング ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
マーキングIECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
マーキング UL1203
クラス I、ディビジョン 1、グループ B、C、D
クラス I、ディビジョン 2、グループ B、C、D
クラス II、ディビジョン 1、グループ E、F、G
クラス II、ディビジョン 2、グループ F、G
クラスⅢ
標準
EN 60079-0、EN 60079-1、EN 60079-31
IEC 60079-0、IEC 60079-1、IEC 60079-31
周囲温度：-60℃～+55℃
定格電圧：下表参照
定格電流：63A
保護等級:IP66-IP67
ソケット ケーブル差込口：2×M40×1.5
プラグケーブル入口：1×M50×1.5
ケーブル断面積:10mm²~16mm²
|
電圧 |
現時点の |
極数 |
H |
|
AC:200-25V |
63A |
3P＋PE |
9 |
|
AC:380-415V |
6 |
||
|
AC:480-500V |
7 |
||
|
AC:600-690V |
5 |
||
|
AC:200/346-240/415V |
3P＋N＋PE |
6 |
|
|
AC:277/480-288/500V |
7 |
特徴
銅を含まないアルミ防爆筐体。
プラスチックスプレー表面。
オプションの3種類のエンクロージャー。
プラグは、スイッチがオフのときにのみ引き抜かなければなりません。プラグを差し込んでから電源を入れてください。
マーキングATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
マーキングIECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
マーキング UL1203
クラス I、ディビジョン 1、グループ B、C、D
クラス I、ディビジョン 2、グループ B、C、D
クラス II、ディビジョン 1、グループ E、F、G
クラス II、ディビジョン 2、グループ F、G
クラスⅢ
標準
EN 60079-0、EN 60079-1、EN 60079-31
IEC 60079-0、IEC 60079-1、IEC 60079-31
周囲温度：-60℃～+55℃
定格電圧：下表参照
定格電流：125A
保護等級:IP66-IP67
ソケット ケーブル差込口：1×M63×1.5
プラグケーブル入口：1×M50×1.5
ケーブル断面積:25mm²~35mm²
| 電圧 | 現時点の | 極数 | H |
| AC:200-25V | 125V | 3P＋PE | 9 |
| AC:380-415V | 6 | ||
| AC:480-500V | 7 | ||
| AC:600-690V | 5 | ||
| AC:200/346-240/415V | 3P＋N＋PE | 6 | |
| AC:277/480-288/500V | 7 |
