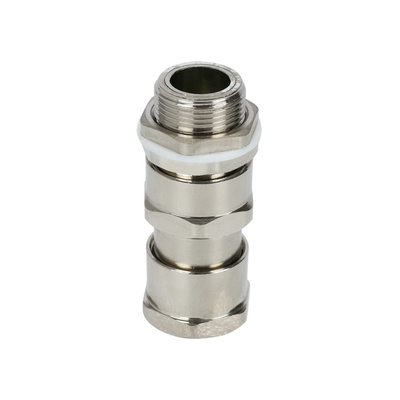

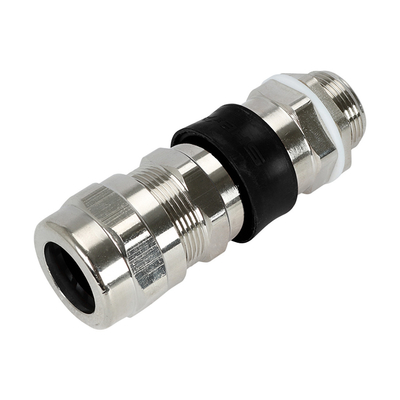

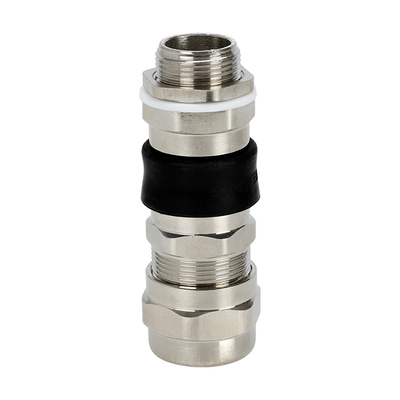

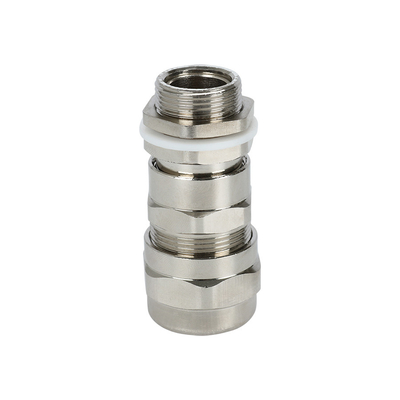

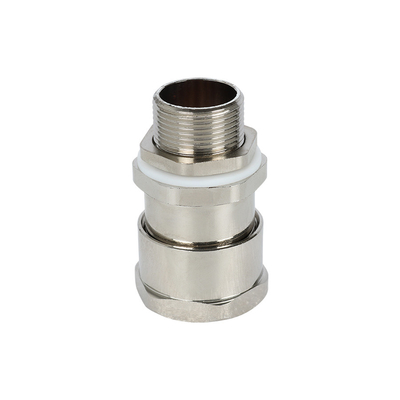

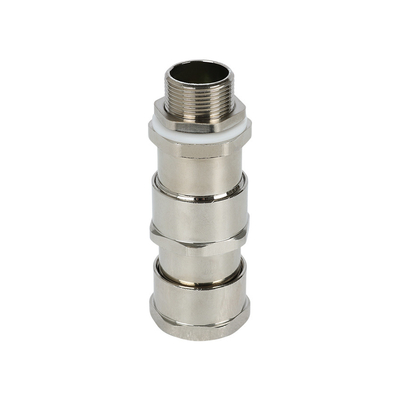

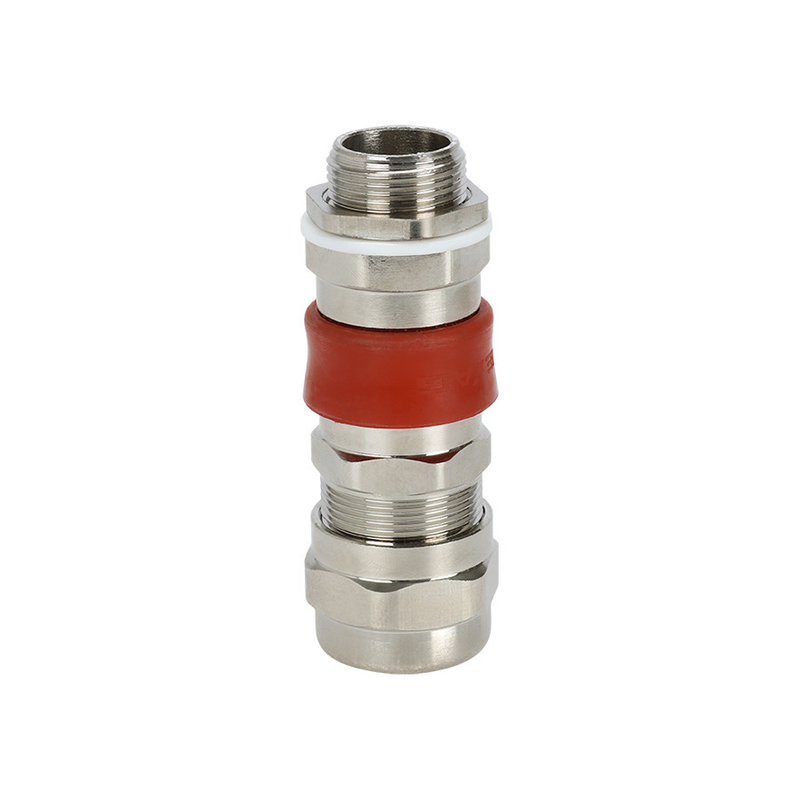

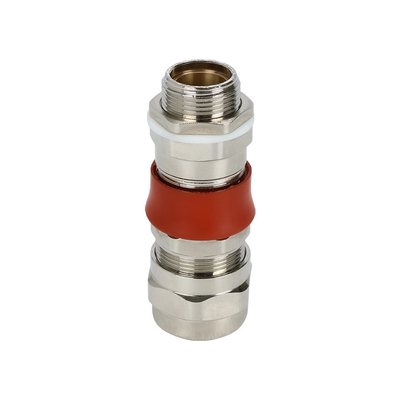

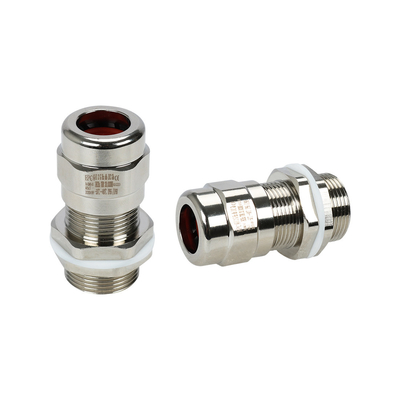

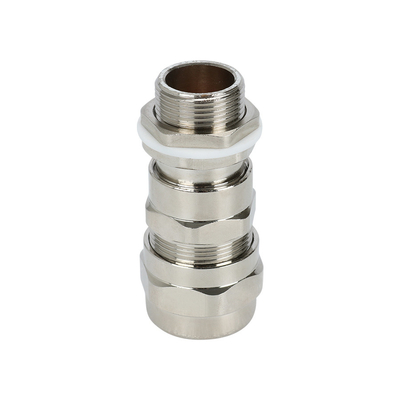

IP66難燃性ケーブルグランド

M75危険な区域ケーブル腺の耐圧防爆防爆非装甲地帯1への試供品M12 2 21および22

• EX-QM01-A1

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

unarmoredケーブルのために適した単一のシール。

前eの構造。

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2 GD前ebのⅡ C GB

前tbⅢ C Db IP66/IP68

印ATEX

前ebⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸AG （mm）		全面的なケーブルの直径ΦB （mm）		最低の糸の長さGL （mm）	わずかな突起 長さL （mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
	メートル	NPT	分	最高
16	M16*1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• 図式的な図表

• 命令ガイド

• EX-QM03-C1K

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

装甲ケーブルのために適した単一のシール。

-50°Cからの80°C （- 58 ºFへの176ºF）に全体の温度較差に有効

保護のある程度:IP66/IP68

• 適用

• 技術的なデータ

印ATEX

Ⅱ2 GD前ebのⅡ C GB

前dbⅡ C GB前tbのⅢ C Db IP66/IP68

印IECEx

前ebⅡ C GB

前dbⅡ C GB前tbのⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸AG （mm）		全面的なケーブルの直径			最低の糸の長さGL （mm）	わずかな突起 長さL （mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
			ΦB （mm）		ΦC （mm）
	メートル	NPT	分	最高	最高
16	M16*1.5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• 図式的な図表

• 命令ガイド



• EX-QM04-B1K

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

装甲ケーブルのために適した二重シール。

-50°Cからの80°C （- 58 ºFへの176ºF）に全体の温度較差に有効

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2つのGD前ebのⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

印IECEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸AG （mm）		全面的なケーブルの直径				最低の糸の長さGL （mm）	わずかな突起 長さL （mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
			ΦB （mm）		ΦC （mm）
	メートル	NPT	分	最高	分	最高
16	M16*1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54.5	65	22	102	95(109)

• 図式的な図表

• 命令ガイド

• EX-QM05-C1K



• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

装甲ケーブルのために適した単一のシール。

-50°Cからの80°C （- 58 ºFへの176ºF）に全体の温度較差に有効

保護のある程度:IP66/IP68.

• 適用

印ATEX

Ⅱ2つのGD前ebのⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

印IECEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸AG （mm）		全面的なケーブルの直径			最低の糸の長さL1 （mm）	全長l （mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
			ΦB （mm）		ΦC （mm）
	メートル	NPT	分	最高	最高
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• 図式的な図表

• 命令ガイド

• EX-QM06-B1K

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

装甲ケーブルのために適した二重シール。

-50°Cからの80°C （- 58 ºFへの176ºF）に全体の温度較差に有効

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2 GD前ebのⅡ C Gb/Ex dbのⅡ C GB

前tbⅢ C Db IP66/IP68

印ATEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸（mm）		全面的なケーブルの直径				最低の糸の長さL1 （mm）	全長L （mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
			ΦB （mm）		ΦC （mm）
	メートル	NPT	分	最高	分	最高
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• 図式的な図表

• 命令ガイド

• EX-QM10-B1

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

unarmoredケーブルのために適した単一のシール

前dの構造。

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2つのGD前ebのⅡ C GB前db IIC GB

前tbⅢ C Db IP66/IP68

印ATEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸（mm）		全面的なケーブルの直径ΦB （mm）		最低の糸の長さL1 （mm）	全長L （mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
	メートル	NPT	分	最高
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25.5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• 図式的な図表

• 命令ガイド

• EX-QM10-B1

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

unarmoredケーブルのために適した単一のシール

前dの構造。

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2つのGD前ebのⅡ C GB前db IIC GB

前tbⅢ C Db IP66/IP68

印ATEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸（mm）		全面的なケーブルの直径ΦB （mm）		最低の糸の長さL1 （mm）	わずかな突起の長さ（mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
	メートル	NPT	分	最高
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31.5	42.5	20	37	68(73)

• 図式的な図表

• 命令ガイド

• EX-QM13-B1T

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

unarmoredケーブルのために適した単一のシール

前dの構造。

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2つのGD前ebのⅡ C GB前db IIC GB

前tbⅢ C Db IP66/IP68

印ATEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸（mm）		全面的なケーブルの直径ΦB （mm）		最低の糸の長さL1 （mm）	わずかな突起の長さ（mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
	メートル	NPT	分	最高
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31.5	43.5	20	63	68(73)

• 図式的な図表

• 命令ガイド

• EX-QM18-C1

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

unarmoredケーブルのために適した単一のシール

前dの構造。

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2つのGD前ebのⅡ C GB前db IIC GB

前tbⅢ C Db IP66/IP68

印ATEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸（mm）		全面的なケーブルの直径ΦB （mm）		最低の糸の長さL1 （mm）	わずかな突起の長さ（mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
	メートル	NPT	分	最高
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31.5	43.5	20	73	68(73)

• 図式的な図表

• 命令ガイド



• EX-QM21-C1K

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

unarmoredケーブルのために適した単一のシール。

-50°Cからの80°C （- 58 ºFへの176ºF）に全体の温度較差に有効

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2 GD前ebのⅡ C Gb/Ex dbのⅡ C GB

前tbⅢ C Db IP66/IP68

印ATEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸（mm）		全面的なケーブルの直径			Minimunの糸の長さL1 （mm）	全長L （mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
			ΦB （mm）		ΦC （mm）
	メートル	NPT	分	最高	最高
16	M16*1.5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• 図式的な図表

• 命令ガイド

• EX-QM22-B1K

• 特徴

可能性としては証明されるATEXおよびIECEx爆発性大気の安全使用のために

装甲ケーブルのために適した二重シール。

-50°Cからの80°C （- 58 ºFへの176ºF）に全体の温度較差に有効

保護のある程度:IP66/IP68.

• 適用

• 技術的なデータ

印ATEX

Ⅱ2 GD前ebのⅡ C Gb/Ex dbのⅡ C GB

前tbⅢ C Db IP66/IP68

印ATEx

前ebⅡ C GB前dbのⅡ C GB

前tbⅢ C Db IP66/IP68

標準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

包囲されたTemperarture:- 50℃ ≦のTambの≦ +80℃

関係の糸:メートル糸、NPTの糸

• ケーブル腺の選択のテーブル

腺のサイズ	利用できる記入項目の糸（mm）		全面的なケーブルの直径				Minimunの糸の長さL1 （mm）	全長L （mm）	平たい箱/コーナーS （ΦE）を渡って（mm）
			ΦB （mm）		ΦC （mm）
	メートル	NPT	分	最高	分	最高
16	M16*1.5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54.5	62	19	119	102(105)

• 図式的な図表



• 命令ガイド
