商品の詳細:
|
| 素材: | ABS材料かステンレス鋼 | IP定格: | IP65 |
|---|---|---|---|
| 応用: | 屋外/屋内電子機器 | 保証: | 5年 |
| 働く寿命（時間）: | 50000,100000 | タイプ: | ジャンクション・ボックス |
| ハイライト: | ABS防爆ボックス、IP65防爆ボックス、ATEX防爆jボックス,IP65 ex proof box,ATEX explosion proof j box |
||

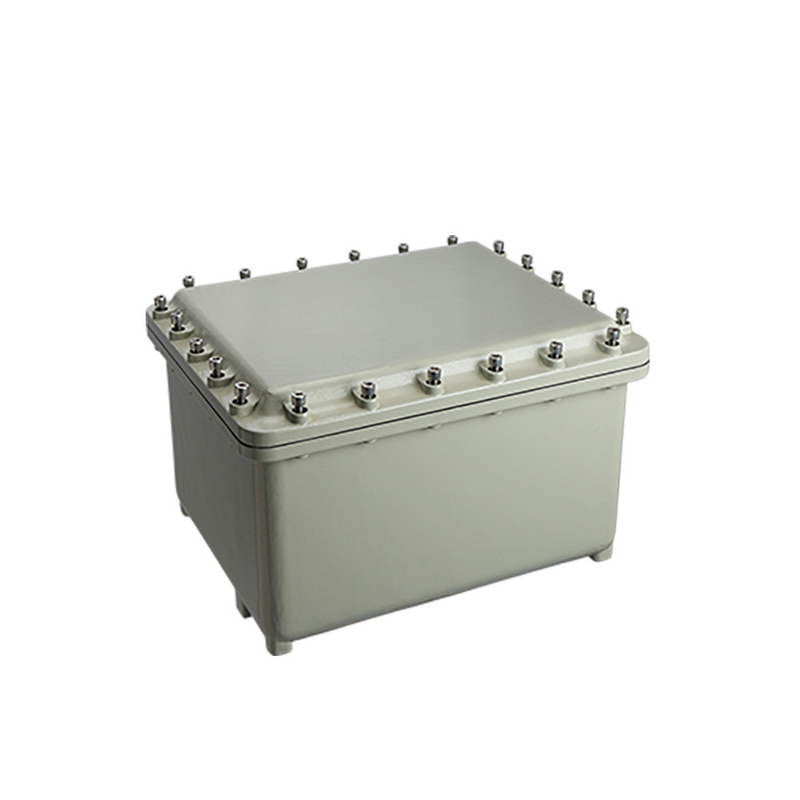

カスタマイズされたジャンクション ボックス 特別なジャンクション ボックス 防爆 EJB シリーズ ジャンクション ボックス-19
ATEX および IECEx は、危険区域での使用が認定されています。
ボディとカバーはマリングレードの銅を含まないアルミニウムと軽合金でできています。
内部取り付けプレートは、溶融亜鉛めっき鋼またはステンレス鋼でできています。
ステンレス鋼の難燃性ネジを締めます。
長辺にステンレス製の蝶番。
表面静電粉体噴霧処理。
カバーのシリコーンゴムガスケット
ゾーン 1 および 2 の潜在的に爆発性のガス、およびゾーン 21 および 22 の粉塵雰囲気で使用される安全用。
マーキング ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
マーキングIECEx
Ex db IIB Gb
Ex tb IIIC Db
UL規格
クラス I、ディビジョン 1、グループ C、D
クラス I、ディビジョン 2、グループ C、D
クラス II、ディビジョン 1、グループ E、F、G
クラス II、ディビジョン 2、グループ F、G
クラスⅢ
EN IEC 60079-0、EN IEC 60079-1、EN IEC 60079-31
周囲温度
-60℃～+60℃
EJB-A;EJB：防爆ジャンクションボックス。A: 形状コード、
表1
| エンクロージャのタイプ | 寸法コード(mm) | |||||||
| あ | B | ハ | D | え | ふ | G | H | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB-Ⅱ | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
注: 括弧内の寸法は参考値です。
注：図中の面 A、B、C、D は入口の方向を示します。同一仕様のねじの最大許容開口数です。導入装置には緩み防止用のゴムパッキンが付いています。
表 2 (C および D プレーン)
| エンクロージャのタイプ | 穴あけ面積 LB(mm) | サイズの許容エントリー数 | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 240×110 | 15 | 10 | 8 | 6 | 3 | 2 | 2 |
| EJB-Ⅱ | 320×110 | 21 | 12 | 11 | 10 | 4 | 3 | 3 |
| EJB-III | 320×110 | 21 | 12 | 11 | 10 | 4 | 3 |
3 |
表 3 (A および B プレーン)
| エンクロージャのタイプ | 穴あけ面積 LB(mm) | サイズの許容エントリー数 | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 180×110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB-Ⅱ | 220×115 | 15 | 8 | 8 | 6 | 3 | 2 | 2 |
| EJB-III | 320×160 | 28 | 18 | 17 | 14 | 8 | 3 | 2 |
表 4
| エントリーサイズ | エントリ mm (インチ) の最小間隔 | ||||||
| NPT メトリック | ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 |
| ½NPT M20*1.5 | 46 (1.81) | 49(1.93) | 52(2.05) | 59(2.32) | 61(2.40) | 76(2.99) | 86(3.39) |
| ¾NPT M25*1.5 | 52(2.05) | 55(2.17) | 64(2.52) | 69(2.72) | 79(3.11) | 89(3.50) | |
| 1 NPT M32*1.5 | 58(2.28) | 65(2.56) | 72(2.83) | 82(3.23) | 92(3.62) | ||
| 1¼NPT M40*1.5 | 72(2.83) | 79(3.11) | 89(3.50) | 99(3.90) | |||
| 1½NPT M50*1.5 | 85(3.35) | 95(3.74) | 106(4.17) | ||||
| 2 NPT M63*1.5 | 105(4.13) | 115(4.53) | |||||
| 2½NPT M75*1.5 | 126(4.96) | ||||||
表 5
| いいえ。 | ANSI/ASME B1.20.1 | ISO-965-1 および ISO 965-3 |
| 1 | ½ NPT | M20 |
| 2 | ¾ NPT | M25 |
| 3 | 1NPT | M32 |
| 4 | 1¼ NPT | M40 |
| 5 | 1½ NPT | M50 |
| 6 | 2NPT | M63 |
| 7 | 2½ NPT | M75 |
注: NPT の最小かみ合いねじ山の数は 5 です。ねじの形状とはめあい等級は、ISO 965-1 および ISO 965-3 で指定された中間または精密公差等級に準拠する必要があります。関与するスレッドの最小数は 8 です。
表 6
| 可能なエンクロージャ ケーブル エントリの最大数の表 | ||||||
| 図面番号 | EJB-I | EJB-Ⅱ | EJB-III | |||
| NPT メトリック | AB | CD | AB | CD | AB | CD |
| ½NPT M20*1.5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25*1.5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPT M32*1.5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40*1.5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½NPT M50*1.5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63*1.5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½NPT M75*1.5 | 1 | 2 | 2 | 2 | 2 | 3 |
注：配電ボックスの開口部サイズはケーブルグランド仕様です。ケーブルグランド仕様の選定は、ケーブルの外径や使用環境の実情に応じて選定してください。
表 7
| エンクロージャのタイプ | 掘削エリアEF(mm) | 許可されるオペレーターの最大数 |
| EJB-I | 230*180 | 12 |
| EJB-Ⅱ | 310×210 | 20 |
| EJB-III | 420×310 | 35 |
注: 開口距離の参考間隔 開口部の表
ノート：
を。窓のサイズはお客様が選択された機器によって決まり、窓の限界温度は-60℃～+180℃です。
b.窓の下部境界とねじ穴の間の間隔は、開口部の間隔表を参照していません。
c.耐圧防爆ジョイントの幅と取り付け位置の十分な長さを確保する必要があります。
カバーと観察窓の防爆処理は、
EN IEC 60079-1 2014 爆発性雰囲気 – パート 1: 防炎エンクロージャ「d」による機器の保護。
表 8
| エンクロージャのタイプ | A(mm) | B(mm) |
| EJB-I | 25 | 10 |
| EJB-Ⅱ | 25 | 10 |
| EJB-III | 25 | 10 |
表 9
| タイプ | 降伏強さ (Mpa) | 適用トルク(Nm) |
| M6X 16-6g | ≧450MPa | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
表 10
| ヒート テーブル (コンポーネントによって放散される総熱量) | |||
| モデル | 最大消費電力(W) | ||
| T4/T130℃ | T5/T95℃ | T6/T80℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-Ⅱ | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
表 11
| 端子台数対応表 | |||
| 図面番号 | EJB-I | EJB-Ⅱ | EJB-III |
| 2.5mm² | 72個 | 100個 | 140個 |
| 4mm² | 64個 | 86個 | 116個 |
| 6mm² | 50個 | 66個 | 90個 |
| 10mm² | 24個 | 52個 | 72個 |
| 16mm² | 20個 | 25個 | 60個 |
| 35mm² | 10個 | 15個 | 224個 |
| 95mm² | 5個 | 10個 | 18個 |
| 120mm² | - | 5個 | 5個 |
| 185mm² | - | - | 5個 |
| 240mm² | - | - | 5個 |
| 300mm² | - | - | 5個 |
