商品の詳細:
|
| 色温度(cct): | ピュアホワイト、クールホワイト、ウォームホワイト | 作業温度(℃): | -60 - 60 |
|---|---|---|---|
| タイプ: | ジャンクション・ボックス | 名前: | 耐圧防爆ジャンクション・ボックス |
| 保護レベル: | IP66 | 素材: | ステンレス鋼 |
| ハイライト: | IP66 防爆ジャンクション ボックス、防爆ジャンクション ボックス IP66、ステンレス鋼爆発ジャンクション ボックス,Explosion Proof Junction Box IP66,Stainless Steel explosion junction box |
||

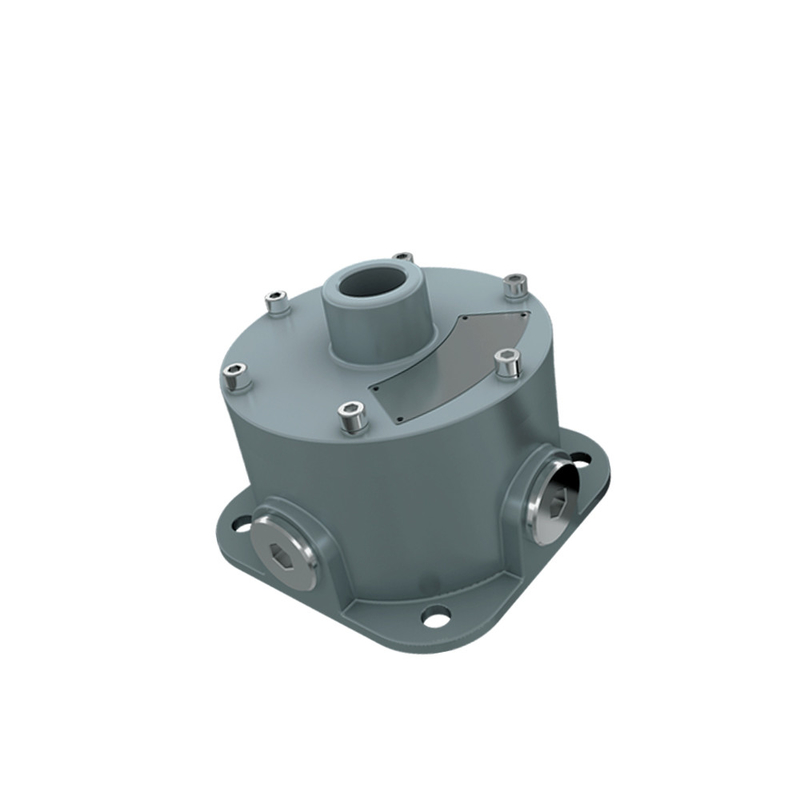

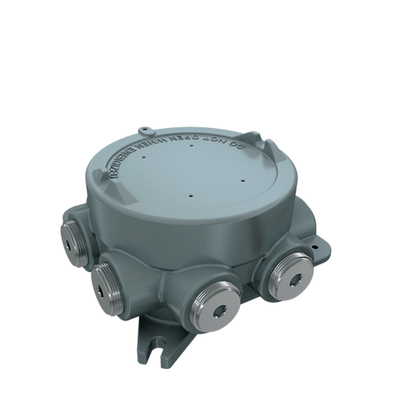

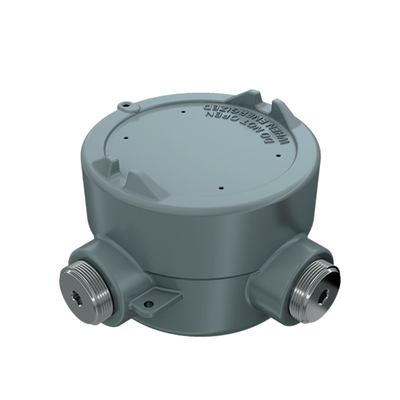

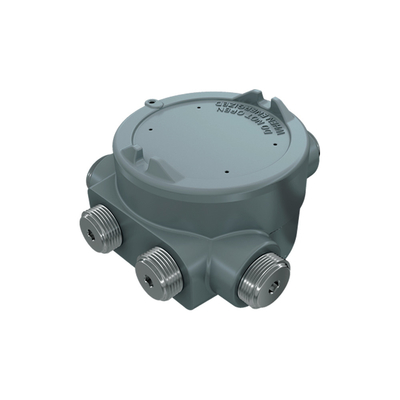

電子機器インバーター防爆ジャンクションボックス用のカスタムip66アルミニウム金属
EX-HD51-XXX シリーズのジャンクション ボックスは、爆発性雰囲気での使用を想定しています。
危険場所での一般配線に。
銅フリーのアルミニウム筐体。
Ex d タイプの耐圧防爆エンクロージャ。
4種類の筐体をご用意。
保護等級はIP66です。
EX-HD51-A1、A2A、A2B、A3、A4、A5、B3、B3A、C4A、C4B、C6、C8、KB1 シリーズ ジャンクション ボックスの IECEx 認証:
Ex db IIC T6/T5 Gb (EX-HD51-KB1/*を除く)、Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*)、Ex tb IIIC T80℃/T95℃ Db
EX-HD51-A1、A2A、A2B、A3、A4、A5、B3、B3A、C4A、C4B、C6、C8、KB1 シリーズ ジャンクション ボックスの ATEX 認証:
II2 GD Ex db IIC T6/T5 Gb (EX-HD51-KB1/*を除く) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
定格電圧：Max.800VAC
定格電流：24A、27A、32A、41A
周囲温度: -60℃ ～ + 55℃ (-76℉ ～ +131℉)
耐圧防爆ジョイントのタイプ: タイプ A、B、C: ネジ込みジョイント タイプ KB1: フランジおよびネジ込みジョイント
ジャンクションボックスの定格電圧は 800Vac です。最終的な設置では、ケーブル エントリの量と端子情報は、次の表に準拠する必要があります。
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-A | 2.5mm²/24A | 最大5 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A、4mm²/32A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-B | 2.5mm²/24A | 最大5 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A、4mm²/32A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-B | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大8 |
| 2.5mm²/24A | 最大12 | 3/4NPT/M25×1.5 | ||
| 4mm²/32A | 最大10 | 3/4NPT/M25×1.5 | ||
| 6mm²/41A | 最大8 | 1NPT/M32*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-D5 | 2.5mm²/24A | 最大5 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A 4mm²/32A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-D4 | 2.5mm²/24A | 最大5 | 1/2NPT/M20×1.5 | 最大4 |
| 2.5mm²/24A 4mm²/32A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-E5 | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A 4mm²/32A | 最大12 | 3/4NPT/M25×1.5 | ||
| 4mm²/32A | 最大10 | 1NPT/M32*1.5 | ||
| 4mm²/32A 6mm²/41A | 最大10 | 1 1/4NPT/M40*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-E4 | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大4 |
| 2.5mm²/24A 4mm²/32A | 最大12 | 3/4NPT/M25×1.5 | ||
| 4mm²/32A | 最大10 | 1NPT/M32*1.5 | ||
| 4mm²/32A 6mm²/41A | 最大10 | 1 1/4NPT/M40*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-F5 | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A 4mm²/32A | 3/4NPT/M25×1.5 | |||
| 4mm²/32A | 最大10 | 1NPT/M32*1.5 | ||
| 4mm²/32A 6mm²/41A | 1 1/4NPT/M40*1.5 | |||
| 6mm²/41A | 最大9 | 1 1/2NPT/M50*1.5 | ||
| 6mm²/41A | 2 NPT/M63*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-F4 | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大4 |
| 2.5mm²/24A 4mm²/32A | 3/4NPT/M25×1.5 | |||
| 4mm²/32A | 最大10 | 1NPT/M32*1.5 | ||
| 4mm²/32A 6mm²/41A | 1 1/4NPT/M40*1.5 | |||
| 6mm²/41A | 最大9 | 1 1/2NPT/M50*1.5 | ||
| 6mm²/41A | 2 NPT/M63*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-KYD | 2.5mm²/24A | 最大4 | 1/2NPT/M20×1.5 | 最大4 |
| 2.5mm²/24A 4mm²/27A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-KB1 | 2.5mm²/24A | 最大4 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A 4mm²/27A | 3/4NPT/M25×1.5 |
よくある質問
Q1.サンプル注文はできますか？
はい、品質をテストおよびチェックするためのサンプル注文を歓迎します。混合サンプルは許容されます。
Q2: 製品の保証はありますか?
はい、当社の製品には 2 ～ 5 年間の保証が付いています。
Q3: 不良品の取り扱いは？
まず、当社の製品は厳格な品質管理システムで製造されており、不良率は0.2%未満です。
第二に、保証期間中、少量の新しい注文で新しいライトをお送りします。バッチ製品の不良品については、
それらを修理して再送するか、実際の状況に応じて再呼び出しを含む解決策について話し合うことができます。
