商品の詳細:
|
| 色温度(cct): | ピュアホワイト、クールホワイト、ウォームホワイト | 作業温度(℃): | -60 - 60 |
|---|---|---|---|
| タイプ: | ジャンクション・ボックス | 名前: | 耐圧防爆ジャンクション・ボックス |
| 保護レベル: | IP66 | 素材: | ステンレス鋼 |
| ハイライト: | IP66 ステンレス鋼防爆ジャンクション ボックス、UL 防爆ジャンクション ボックス、ATEX 防炎ジャンクション ボックス,UL Explosion Proof Junction Box,ATEX flame proof junction box |
||

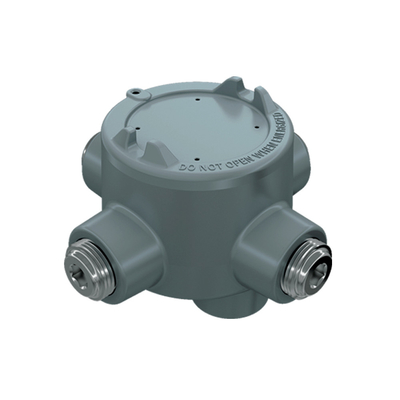

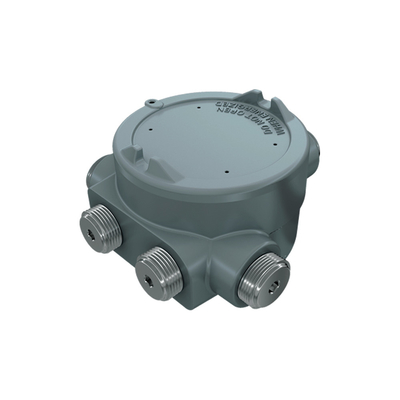

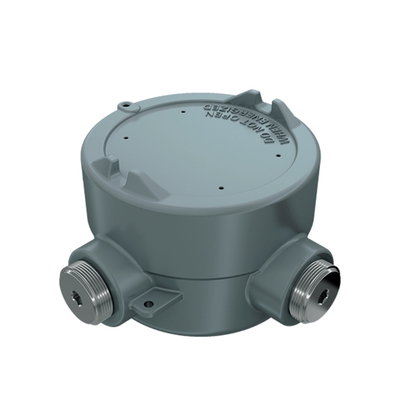

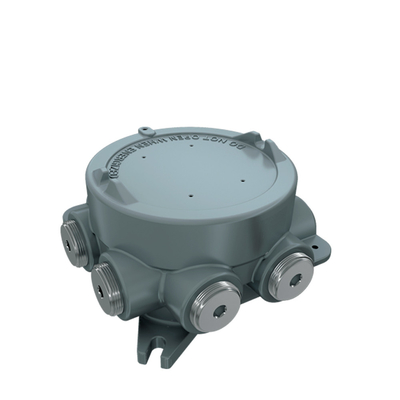

防爆防水価格電気ジャンクションボックスHD51シリーズ-UL認定
EX-HD51-XXX シリーズのジャンクション ボックスは、爆発性雰囲気での使用を想定しています。
危険場所での一般配線に。
銅フリーのアルミニウム筐体。
Ex d タイプの耐圧防爆エンクロージャ。
4種類の筐体をご用意。
保護等級はIP66です。
EX-HD51-A1、A2A、A2B、A3、A4、A5、B3、B3A、C4A、C4B、C6、C8、KB1 シリーズ ジャンクション ボックスの IECEx 認証:
Ex db IIC T6/T5 Gb (EX-HD51-KB1/*を除く)、Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*)、Ex tb IIIC T80℃/T95℃ Db
EX-HD51-A1、A2A、A2B、A3、A4、A5、B3、B3A、C4A、C4B、C6、C8、KB1 シリーズ ジャンクション ボックスの ATEX 認証:
II2 GD Ex db IIC T6/T5 Gb (EX-HD51-KB1/*を除く) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
定格電圧：Max.800VAC
定格電流：24A、27A、32A、41A
周囲温度: -60℃ ～ + 55℃ (-76℉ ～ +131℉)

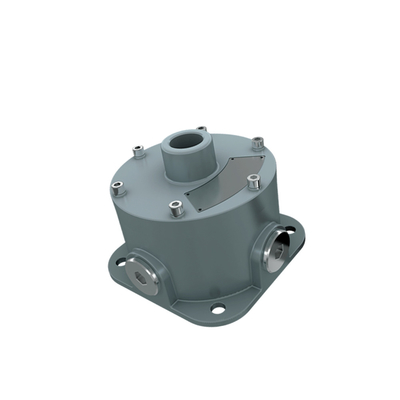

耐圧防爆ジョイントのタイプ: タイプ A、B、C: ネジ込みジョイント タイプ KB1: フランジおよびネジ込みジョイント
ジャンクションボックスの定格電圧は 800Vac です。最終的な設置では、ケーブル エントリの量と端子情報は、次の表に準拠する必要があります。
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-A | 2.5mm²/24A | 最大5 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A、4mm²/32A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-B | 2.5mm²/24A | 最大5 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A、4mm²/32A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-B | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大8 |
| 2.5mm²/24A | 最大12 | 3/4NPT/M25×1.5 | ||
| 4mm²/32A | 最大10 | 3/4NPT/M25×1.5 | ||
| 6mm²/41A | 最大8 | 1NPT/M32*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-D5 | 2.5mm²/24A | 最大5 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A 4mm²/32A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-D4 | 2.5mm²/24A | 最大5 | 1/2NPT/M20×1.5 | 最大4 |
| 2.5mm²/24A 4mm²/32A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-E5 | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A 4mm²/32A | 最大12 | 3/4NPT/M25×1.5 | ||
| 4mm²/32A | 最大10 | 1NPT/M32*1.5 | ||
| 4mm²/32A 6mm²/41A | 最大10 | 1 1/4NPT/M40*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-E4 | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大4 |
| 2.5mm²/24A 4mm²/32A | 最大12 | 3/4NPT/M25×1.5 | ||
| 4mm²/32A | 最大10 | 1NPT/M32*1.5 | ||
| 4mm²/32A 6mm²/41A | 最大10 | 1 1/4NPT/M40*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-F5 | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A 4mm²/32A | 3/4NPT/M25×1.5 | |||
| 4mm²/32A | 最大10 | 1NPT/M32*1.5 | ||
| 4mm²/32A 6mm²/41A | 1 1/4NPT/M40*1.5 | |||
| 6mm²/41A | 最大9 | 1 1/2NPT/M50*1.5 | ||
| 6mm²/41A | 2 NPT/M63*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-F4 | 2.5mm²/24A | 最大12 | 1/2NPT/M20×1.5 | 最大4 |
| 2.5mm²/24A 4mm²/32A | 3/4NPT/M25×1.5 | |||
| 4mm²/32A | 最大10 | 1NPT/M32*1.5 | ||
| 4mm²/32A 6mm²/41A | 1 1/4NPT/M40*1.5 | |||
| 6mm²/41A | 最大9 | 1 1/2NPT/M50*1.5 | ||
| 6mm²/41A | 2 NPT/M63*1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-KYD | 2.5mm²/24A | 最大4 | 1/2NPT/M20×1.5 | 最大4 |
| 2.5mm²/24A 4mm²/27A | 3/4NPT/M25×1.5 |
| モデル | 端子仕様 | 端子ブロック数 | ケーブル引込口仕様 | ケーブル引込量 |
| EX-HD51-KB1 | 2.5mm²/24A | 最大4 | 1/2NPT/M20×1.5 | 最大5 |
| 2.5mm²/24A 4mm²/27A | 3/4NPT/M25×1.5 |
