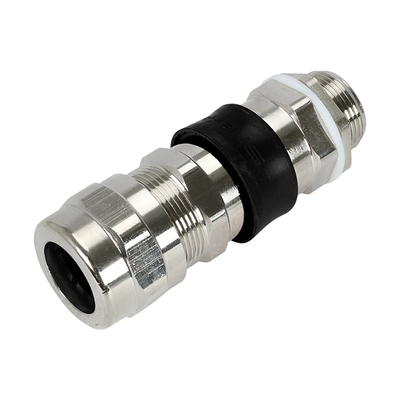

M20 金属耐圧防爆ケーブルグランド防爆 IP66

今すぐ購入 M20 メタリック コンパクト Ex ケーブル グランド 耐圧防爆エンクロージャ Ex d IIC 安全性の向上 Ex e IIC 防爆グランド

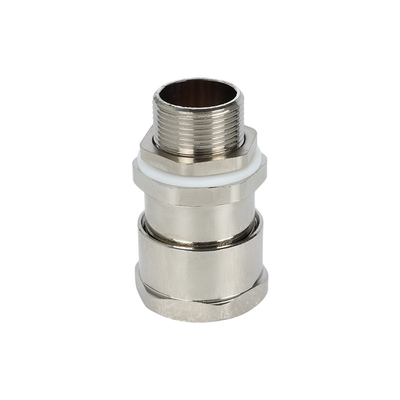

• EX-QM01-A1

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

シングルシール、非外装ケーブルに適しています。

例、構造。

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

マーキング ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度：-50℃≦Tamb≦+80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	使用可能なエントリースレッド AG(mm)		ケーブル総径 ΦB(mm)		最小ねじ長さ GL(mm)	公称突起 長さ L(mm)	二面対角 S(ΦE) (mm)
	メトリック	NPT	分	マックス
16	M16×1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20×1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25×1.5	NPT3/4	14	20	16	38	34(37)
32	M32×1.5	NPT1	18	26	18	44	40(44)
40	M40×1.5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50×1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63×1.5	NPT2	40	52	21	64	68(73)
75	M75×1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90×1.5	NPT3	62	77	22	80	102(105)

• 回路図

• 注文ガイド

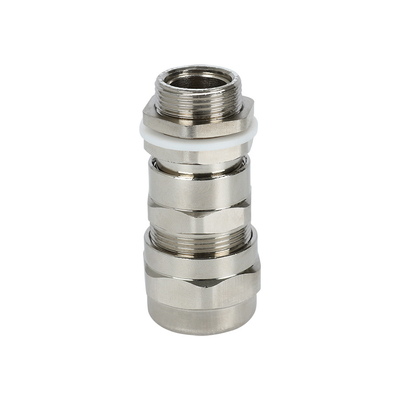

• EX-QM03-C1K

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

外装ケーブルに適したシングルシール。

-50°C ～ 80°C (-58 ºF ～ 176ºF) の全温度範囲で有効

保護等級: IP66/IP68

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

マーキングIECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	使用可能なエントリースレッド AG(mm)		ケーブル全体の直径			最小ねじ長さ GL(mm)	公称突起 長さ L(mm)	二面対角 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	メトリック	NPT	分	マックス	マックス
16	M16×1.5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20×1.5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25×1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32×1.5	NPT1	18	26	/	18	76	45(51)
40	M40×1.5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50×1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63×1.5	NPT2	40	52	/	21	98	86(95)
75	M75×1.5	NPT2 1/2	50	65	/	22	102	95(109)

• 回路図

• 注文ガイド



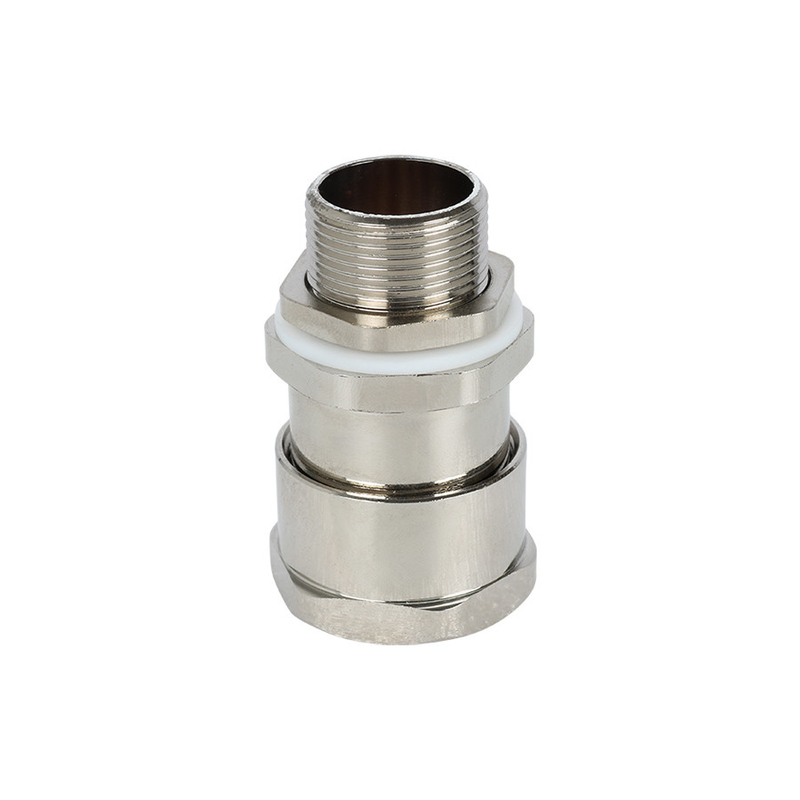

• EX-QM04-B1K

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

外装ケーブルに適した二重シール。

-50°C ～ 80°C (-58 ºF ～ 176ºF) の全温度範囲で有効

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

マーキングIECEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	使用可能なエントリースレッド AG(mm)		ケーブル全体の直径				最小ねじ長さ GL(mm)	公称突起 長さ L(mm)	二面対角 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	メトリック	NPT	分	マックス	分	マックス
16	M16×1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20×1.5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	M25×1.5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32×1.5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40×1.5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50×1.5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63×1.5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75×1.5	NPT2 1/2	50	65	54.5	65	22	102	95(109)

• 回路図

• 注文ガイド

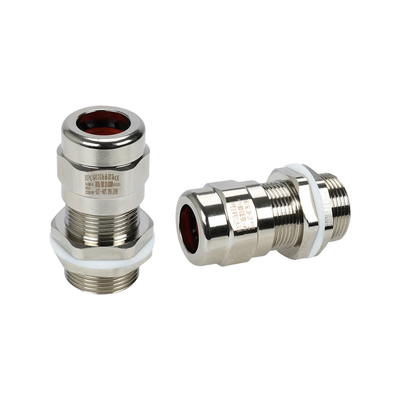

• EX-QM05-C1K



• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

外装ケーブルに適したシングルシール。

-50°C ～ 80°C (-58 ºF ～ 176ºF) の全温度範囲で有効

保護等級: IP66/IP68。

• 応用

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

マーキングIECEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	使用可能なエントリースレッド AG(mm)		ケーブル全体の直径			最小ねじ長さ L1(mm)	全長l(mm)	二面対角 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	メトリック	NPT	分	マックス	マックス
16	M16×1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20×1.5	NPT1/2	7	16	10.5	15	87	24(27)
25	M25×1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32×1.5	NPT1	18	25	20	17	96	36(39)
40	M40×1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50×1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63×1.5	NPT2	41	50	41	20	118	68(73)
75	M75×1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90×1.5	NPT3	65	76	65	24	128	96(99)

• 回路図

• 注文ガイド

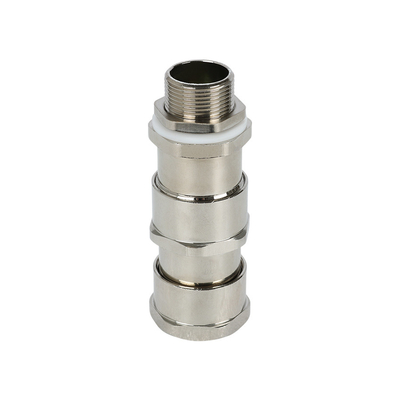

• EX-QM06-B1K

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

外装ケーブルに適した二重シール。

-50°C ～ 80°C (-58 ºF ～ 176ºF) の全温度範囲で有効

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

マーキング ATEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	利用可能なエントリースレッド (mm)		ケーブル全体の直径				最小ねじ長さ L1(mm)	全長L(mm)	二面対角 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	メトリック	NPT	分	マックス	分	マックス
16	M16×1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20×1.5	NPT1/2	7	16	5	10.5	15	87	24(27)
25	M25×1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32×1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40×1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50×1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63×1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75×1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90×1.5	NPT3	65	76	52	65	24	128	96(99)

• 回路図

• 注文ガイド

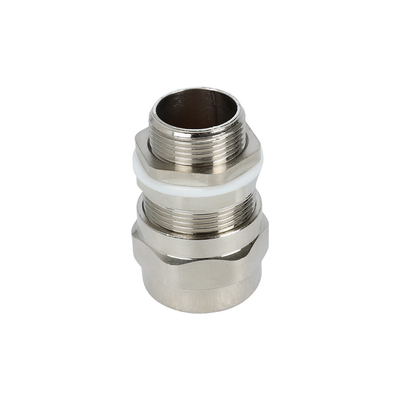

• EX-QM10-B1

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

シングルシール、非外装ケーブルに最適

Ex d 構造。

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

マーキング ATEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	利用可能なエントリースレッド (mm)		ケーブル総径 ΦB(mm)		最小ねじ長さ L1(mm)	全長L(mm)	二面対角 S(ΦE) (mm)
	メトリック	NPT	分	マックス
16	M16×1.5	NPT3/8	4	7	16	62	27(29)
20	M20×1.5	NPT1/2	5	8	16	62	27(29)
25	M25×1.5	NPT3/4	8	12	16	62	30(33)
32	M32×1.5	NPT1	12	16	18	67	38(42)
40	M40×1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50×1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63×1.5	NPT2	25.5	38	20	81	68(73)
75	M75×1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90×1.5	NPT3	41	60	21	100	98(102)

• 回路図

• 注文ガイド

• EX-QM10-B1

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

シングルシール、非外装ケーブルに最適

Ex d 構造。

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

マーキング ATEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	利用可能なエントリースレッド (mm)		ケーブル総径 ΦB(mm)		最小ねじ長さ L1(mm)	公称突起長(mm)	二面対角 S(ΦE) (mm)
	メトリック	NPT	分	マックス
16	M16×1.5	/	5	8	15	30	24(27)
20	M20×1.5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25×1.5	NPT3/4	11	14.5	15	30	30(33)
32	M32×1.5	NPT1	14	20	20	32	36(39)
40	M40×1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50×1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63×1.5	NPT2	31.5	42.5	20	37	68(73)

• 回路図

• 注文ガイド

• EX-QM13-B1T

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

シングルシール、非外装ケーブルに最適

Ex d 構造。

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

マーキング ATEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	利用可能なエントリースレッド (mm)		ケーブル総径 ΦB(mm)		最小ねじ長さ L1(mm)	公称突起長(mm)	二面対角 S(ΦE) (mm)
	メトリック	NPT	分	マックス
16	M16×1.5	/	5	8	15	40	24(27)
20	M20×1.5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25×1.5	NPT3/4	11	14.5	15	40	30(33)
32	M32×1.5	NPT1	14	20	20	44	36(39)
40	M40×1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50×1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63×1.5	NPT2	31.5	43.5	20	63	68(73)

• 回路図

• 注文ガイド

• EX-QM18-C1

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

シングルシール、非外装ケーブルに最適

Ex d 構造。

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキングATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

マーキング ATEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	利用可能なエントリースレッド (mm)		ケーブル総径 ΦB(mm)		最小ねじ長さ L1(mm)	公称突起長(mm)	二面対角 S(ΦE) (mm)
	メトリック	NPT	分	マックス
16	M16×1.5	/	5	8	15	57	24(27)
20	M20×1.5	NPT1/2	5	8	15	57	24(27)
20	M20×1.5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25×1.5	NPT3/4	11	14.5	15	57	30(33)
32	M32×1.5	NPT1	14	20	20	59	36(39)
40	M40×1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50×1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63×1.5	NPT2	31.5	43.5	20	73	68(73)

• 回路図

• 注文ガイド



• EX-QM21-C1K

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

シングルシール、非外装ケーブルに適しています。

-50°C ～ 80°C (-58 ºF ～ 176ºF) の全温度範囲で有効

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

マーキング ATEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	利用可能なエントリースレッド (mm)		ケーブル全体の直径			最小ねじ長さ L1(mm)	全長L(mm)	二面対角 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	メトリック	NPT	分	マックス	マックス
16	M16×1.5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20×1.5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25×1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32×1.5	NPT1	18	26	23	18	77	40(44)
40	M40×1.5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50×1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63×1.5	NPT2	40	52	52	21	96	68(73)
75	M75×1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90×1.5	NPT3	62	77	66	22	119	102(105)

• 回路図

• 注文ガイド

• EX-QM22-B1K

• 特徴

ATEX および IECEx 認定済みで、爆発の可能性がある環境での安全な使用が保証されています

外装ケーブルに適した二重シール。

-50°C ～ 80°C (-58 ºF ～ 176ºF) の全温度範囲で有効

保護等級: IP66/IP68。

• 応用

• 技術データ

マーキング ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

マーキング ATEx

Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

基準

EN60079-0、EN60079-1、EN60079-7、EN60079-31、IEC 60079-0、IEC60079-1、IEC60079-7、IEC60079-31

周囲温度:-50℃ ≦ タンブ ≦ +80℃

接続ねじ:メートルねじ、NPTねじ

• ケーブルグランド選定表

グランドサイズ	利用可能なエントリースレッド (mm)		ケーブル全体の直径				最小ねじ長さ L1(mm)	全長L(mm)	二面対角 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	メトリック	NPT	分	マックス	分	マックス
16	M16×1.5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20×1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25×1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32×1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40×1.5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50×1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63×1.5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75×1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90×1.5	NPT3	62	77	54.5	62	19	119	102(105)

• 回路図



• 注文ガイド

• よくある質問

  Q1.サンプル注文はできますか？

  はい、品質をテストおよびチェックするためのサンプル注文を歓迎します。混合サンプルは許容されます。
  Q2: 製品の保証はありますか?
  はい、当社の製品には 2 ～ 5 年間の保証が付いています。
